光伏電纜是一種特種線纜

1 光伏電纜簡述

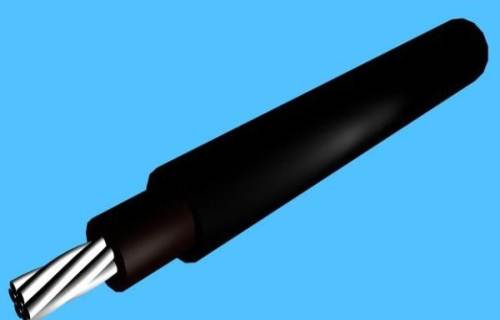

 　光伏電纜是一種用于太陽能光伏組件系統(PV系統(photovoltaic system)：光伏系統或稱太陽能系統)上的特種線纜，其有耐氣候，耐高溫，耐摩擦等特征，并具有超長的使用壽命，經高能電子加速器輻射交聯后的高性能絕緣材料和護套材料起著絕對可靠的絕緣性能和機械性能。

 根據應用環境不同，光伏電纜可分為：

 （1）. 直流光伏電纜

 ? 組件與組件之間的串聯電纜

 ? 組串之間及其組串至直流配電箱(匯流箱)之間的并聯電纜

　? 直流配電箱至逆變器之間的電纜

 （2）. 交流光伏電纜

 ? 逆變器至升壓變壓器的連接電纜

 ? 升壓變壓器至配電裝置的連接電纜

? 配電裝置至電網或用戶的連接電纜

　　光伏電纜主要用于戶外環境，也可用于連接建筑物外光伏系統設備與建筑物內用電設備。從使用環境對電纜的性能要求來看，光伏電纜融合了三方面的要求：其一，對電纜阻燃性的要求，通常這一要求只對室內電纜才提出;其二，室外電纜應具有抗紫外光老化、耐潮濕(包括耐熱水水解、耐霉變)和耐高低溫特性等要求;其三，室內外電纜都會遇到的抗熱氧老化要求。

　　此外，還可能加入以往只對某些特殊的電氣裝備電纜才要求的耐油、耐酸堿(包括耐洗滌劑)和抗臭氧等方面的性能，這種復雜情況，是以往各類電纜很少遇到的。光伏電纜的復雜性還從以下要求反映出來：承受溫差變化大，一般從-40℃～90℃甚至更高，最高溫度甚至超過150℃。短時(5s)最高短路溫度為+200℃的條件下，使用壽命不小于25年。鑒于光伏電纜的復雜性，業界將光伏電纜定位為“另一種戶外電纜”，以區別于普通戶外電纜。從電纜對環境的影響來看，電纜應是全綠色電纜。最早的光伏電纜有聚氯乙烯絕緣/橡皮護套型式，現己被歐洲市場淘汰。

2 光伏電纜標準

 光伏電纜目前尚無國家標準，多芯光伏電纜國內常用標準為：

 ? 美國安全檢測實驗室公司UL標準：UL 1277-2001 有可選光纖值的電力電纜和控制底座電纜

? 德國萊茵TUV集團標準：2Pfg 1940/12.2011

 　? 中國電器工業協會系列標準：CEEIA B218-2012 光伏發電系統用系列標準

 　單芯光伏電纜國內常用的標準有三項：

 　? 美國安全檢測實驗室公司UL標準：UL 4703-2014光伏線調查大綱

 ? 德國萊茵TUV集團標準：2Pfg 1169/08.2007 光伏系統中使用的電纜要求

 　? 中國電器工業協會系列標準：CEEIA B218-2012 光伏發電系統用系列標準

 美國UL標準與德國TUV標準的差異：

 UL 4703標準大量引用UL 854業務引入線(Service-Entry Cables)規范(USE-2)和UL 493《熱塑性絕緣地下饋線和分支電纜標準》中UF型電纜的要求，電纜的電壓和溫度等級有多種，在材料及結構選擇方面給予電纜制造廠更大的自由。根據類型不同，電纜有絕緣/護套一體結構、單絕緣無護套結構和復合型絕緣結構。當選擇兩層結構時，厚度配合有幾種，但總的厚度高于德標，電纜外徑也更大一些。

電纜的選型

在太陽能光伏發電系統中低壓直流輸送部分使用的電纜，因?yàn)槭褂铆h(huán)境和技術要求不同，對不同部件的連接有不同的要求，總體要考慮的因素有：電纜的絕緣性能、耐熱阻燃性能、搞老化性能及線徑規格等。具體要求如下：

1、太陽能電池組件與組件之間的連接電纜，一般使用組件接線盒附帶的連接電纜直接連接，長度不夠時還可以使用專用延長電纜。依據組件功率大小的不同，該類連接電纜有截面積為2.5m㎡、4.0m㎡、6.0m㎡等三種規格。這類連接電纜使用雙層絕緣外皮，具有優越的防紫外線、水、臭氧、酸、鹽的侵蝕能力，優越的全天候能力和耐磨損能力。

2、蓄電池與逆變器之間的連接電纜，要求使用通過UL測試的多股軟線，盡量就近連接。選擇短而粗的電纜可使系統減小損耗，提高效率，增強可靠性。

3、電池方陣與控制器或直流接線箱之間的連接電纜，也要求使用通過UL測試的多股軟線，截面積規格根據方陣輸出最大電流而定。

名部位直流電纜截面積依據下列原則確定： 太陽能電池組件與組件之間的連接電纜、蓄電池與蓄電池之間的連接電纜、交流負載的連接電纜，一般選取的電纜額定電流為各電纜中最大連續工作電流的1.25倍；太陽能電池方陣與方陣之間的連接電纜、蓄電池（組）與逆變器之間的連接電纜，一般選取的電纜額定電流為各電纜中最大連續工作電流的1.5倍。
