電纜橋架的熱脹冷縮問題解決

發布日期：2015-06-24 00:00 點擊：

    電纜橋架在我國北方地區，熱脹冷縮現象會十分明顯，在東北地區，夏季最高溫度達40度，冬季最低溫度零下40度，這就要求電纜橋架要隨溫度的變化能正常使用。所以，要正確設計收縮量，下面公式如下：

Δt=11.2 ×10-6×60deg(度)×1000mm

　　由此得出結論：

　　溫差為60℃時 ,Δι =0.672mm/m

　　溫差為50℃時, Δι =0.560mm/m

　　溫差為40℃時, Δι =0.448mm/m

　　工程設計中直線段電纜匯線橋架應考慮伸縮接頭,伸縮接頭的間距建議按以下取定：

　　當溫差為40℃時為50m;

　　當溫差為50℃時為40m;

　　當溫差為60℃時為40m;

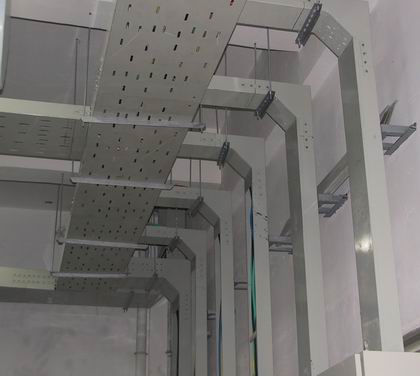

電纜橋架
